Tek-Yön-Kesim 3 Boyutlu Karbon Plakalar
Tek-Yön-Kesim mimarisi · 500 × 250 × 6.5 mm — Tg 120 / 140 °C
Fiyatı HesaplaÜrün Kataloğu
Ürünlerimiz
Tek-Yön-Kesim mimarisi · 500 × 250 × 6.5 mm — Tg 120 / 140 °C

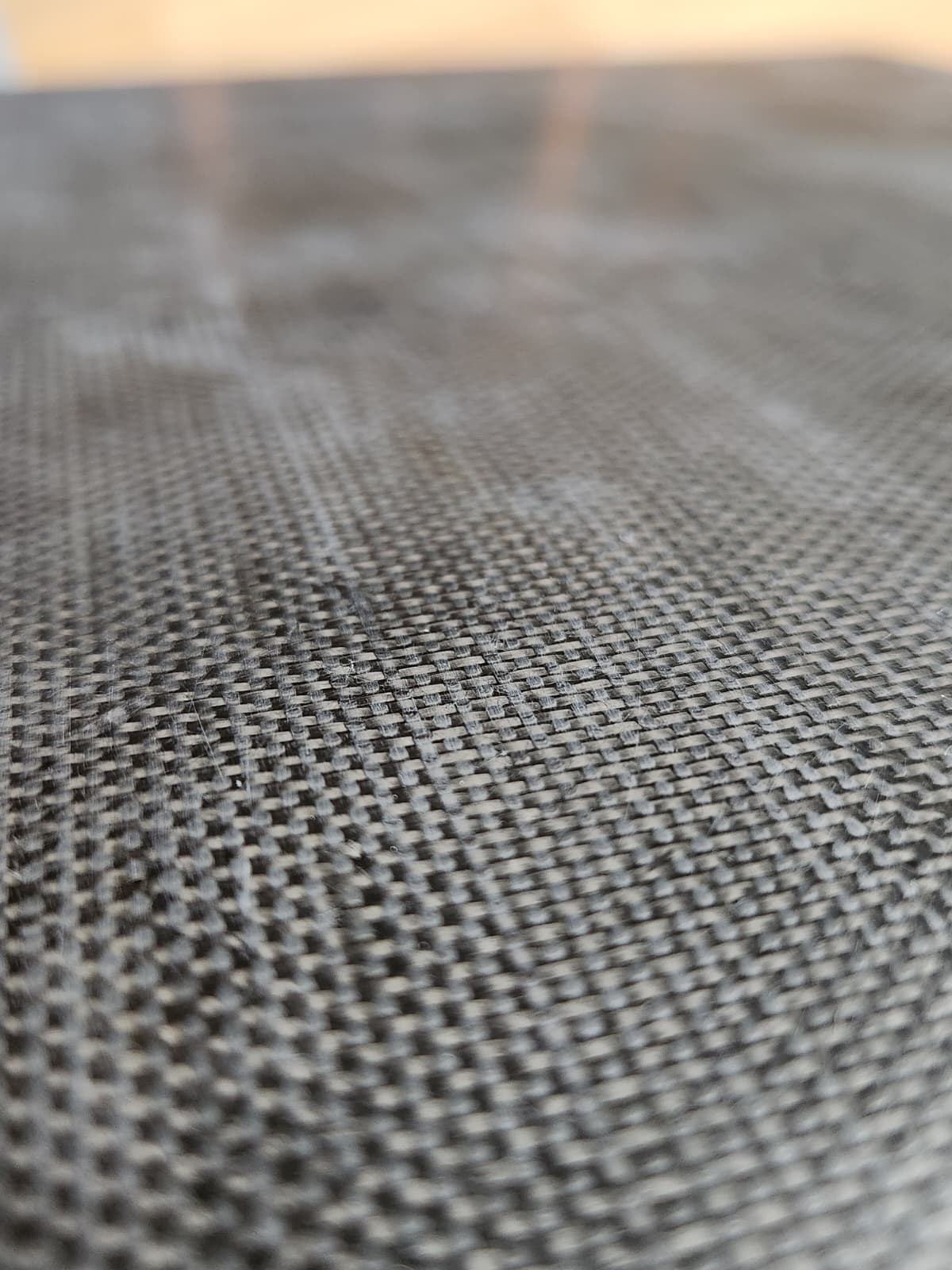

Tek-Yön-Kesim 3 Boyutlu Karbon Plakalar

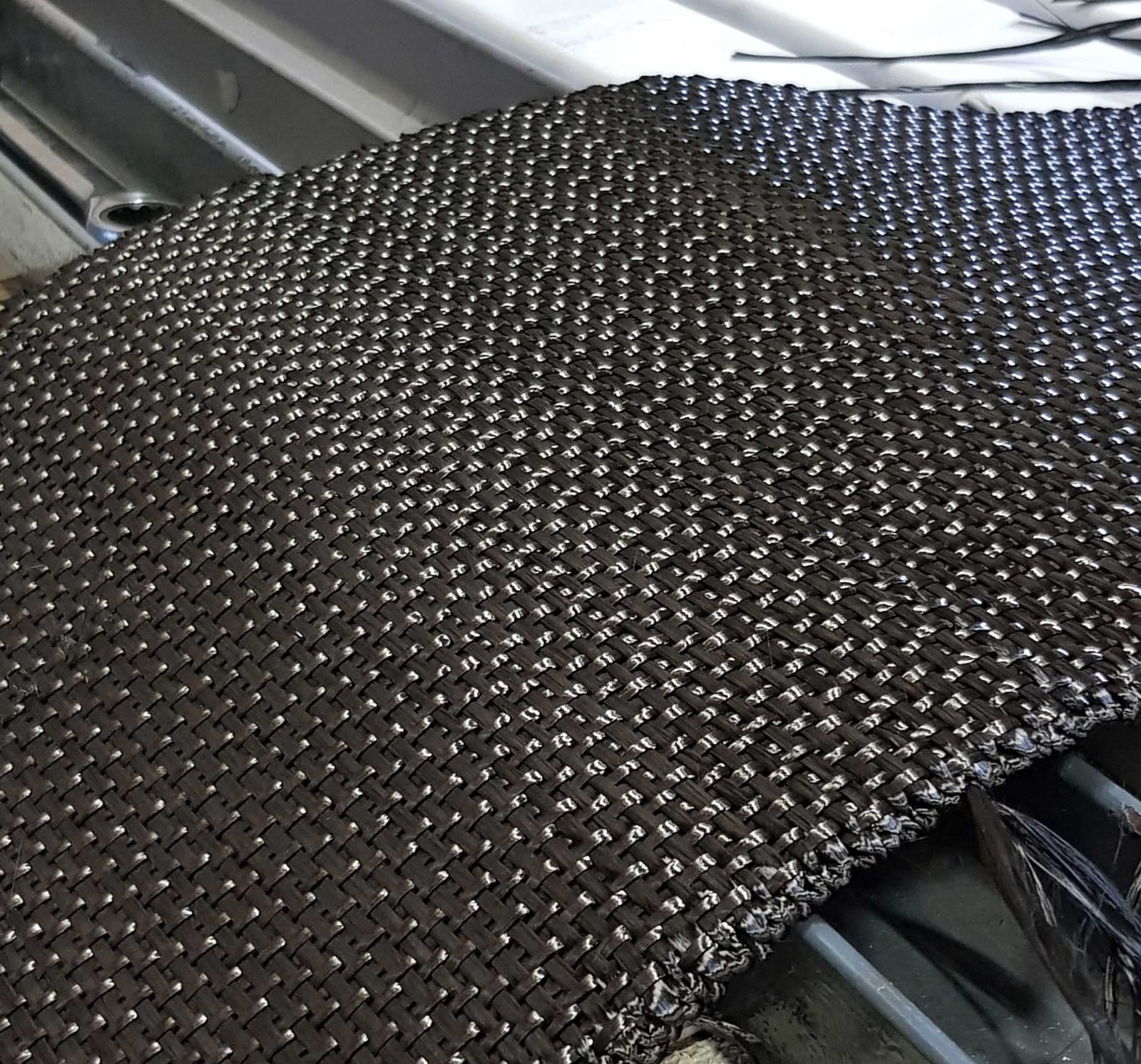

Tek-Yön-Kesim karbon plakalarımız, kalınlık yönünde Z-ekseni takviyeli 3 boyutlu ortogonal dokuma ile üretilir. Bu mimari sayesinde plakaları CNC, su jeti ve lazerle katman ayrışması olmadan tıpkı metal gibi işleyebilirsiniz. Elyafların büyük çoğunluğu 500 mm’lik uzunluk (x) ekseninde toplandığından, yükü tek yönde taşıyan parçalar için ideal bir seçenektir. Mekanik testlerde UD plakalara kıyasla üç, 2B dokunmuş plakalara kıyasla iki kata varan daha iyi sonuçlara ulaşan plaka, baştan sona hesaplanmış tam bir mühendislik ürünüdür. Tüm plakalar 500 × 250 × 6.5 mm sabit ebatta üretilir ve parçanın çalışma sıcaklığına göre iki Tg (camsı geçiş sıcaklığı) seçeneğiyle (120 / 140 °C) stoktan teslim edilir.
Öne Çıkan Özellikler
- Tek-Yön-Kesim Mimarisi: Elyafların büyük çoğunluğu uzunluk (x) yönünde toplanır; tek yönde yük taşıyan parçalarda en yüksek performansı verir
- Özelleştirilebilir Termal Direnç: Uygulama sahasına göre 120 °C ve 140 °C Tg seçenekleri

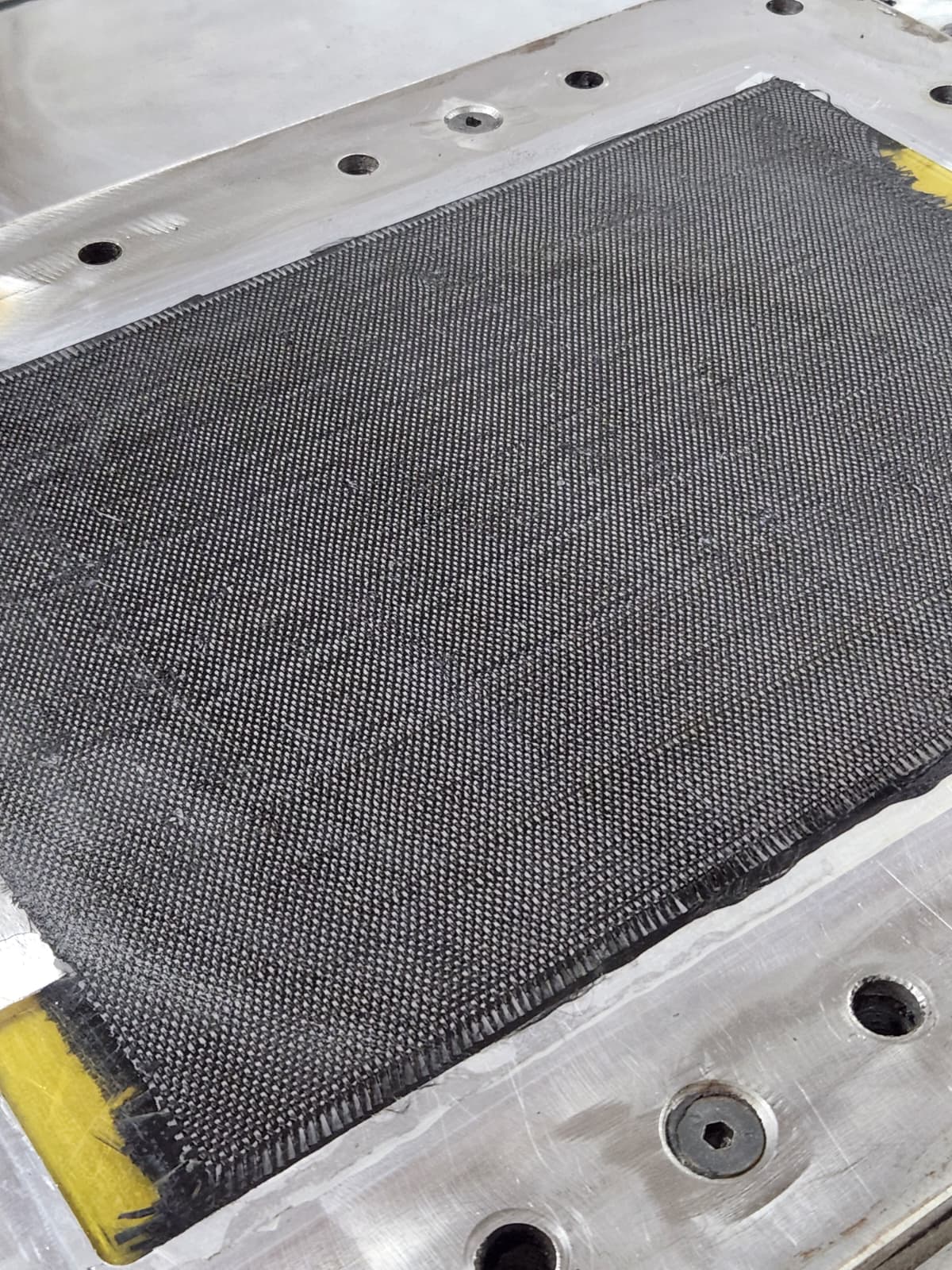

- İleri Üretim Prosesleri: Tg 140 serisinde RTM, Tg 120 serisinde İleri Vakum İnfüzyon
Daha fazla özellik
- Hızlı Tedarik Ağı: 500 × 250 × 6.5 mm standart sabit ebatlarda stoktan anında teslimat
- Sıfır Delaminasyon Garantisi: Z-ekseni (kalınlık yönü) elyaf donatısı ile maksimum darbe direnci
- Mükemmel İşlenebilirlik: CNC ve su jeti kesimine tam uyum; yüksek yırtılma direnci (bearing strength)
- Test aralığı: 903–960 MPa çekme dayanımı, 95–101 GPa eğme modülü (uzunluk yönü numunesi)
Kullanım Alanları
Savunma Sanayii — Balistik koruma ve zırhlı araç yapısal gövde panelleri Havacılık — Yüksek gerilim altında çalışan yapısal alt bileşenler Uzay Teknolojileri — Uydu sistemleri için yüksek rijitlikli yapısal sandviç paneller İleri Endüstri — Ekstra yüksek mukavemet ve yorulma direnci gerektiren taşıyıcı plakalar
Teknik Özellikler
- Boyut
- 500 × 250 mm
- Tg seçenekleri
- 120 °C / 140 °C
- Üretim yöntemi
- Tg 140 → RTM · Tg 120 → İleri Vakum İnfüzyon
- Fiber türü
- DowAksa A49 / A38 Karbon Elyafı
Tüm teknik özellikler
- Kalınlık
- 6.5 mm
- Dokuma
- 3B Ortogonal / Layer-to-layer (Z-Ekseni Donatılı)
- Reçine
- Gelişmiş Epoksi
- Yoğunluk
- ≈ 1.55 g/cm³
Mekanik Özellikler
Tek-Yön-Kesim plaka test numunesi — uzunluk (x) yönü (6.5 mm, 3B Ortogonal Dokuma + RTM)
Tek-Yön-Kesim Plaka — Uzunluk Yönü Numunesi
- Çekme Dayanımı
- 903 – 960 MPa
- Elastisite Modülü
- 39.6 – 42.0 GPa
- Eğilme Dayanımı
- 1120 – 1200 MPa
- Eğilme Modülü
- 95 – 101 GPa
Standart test koşullarında bağımsız olarak ölçülmüştür. Üretim prosesi (RTM veya İleri Vakum İnfüzyon), reçine sistemi ve kalınlığa bağlı olarak nominal değerlerde küçük varyasyonlar gözlemlenebilir. Yayınlanan değerler, elyafın yoğunlaştığı uzunluk (x) yönünden alınan numunelere aittir.
Standart plakadan üretilen örnek ürün

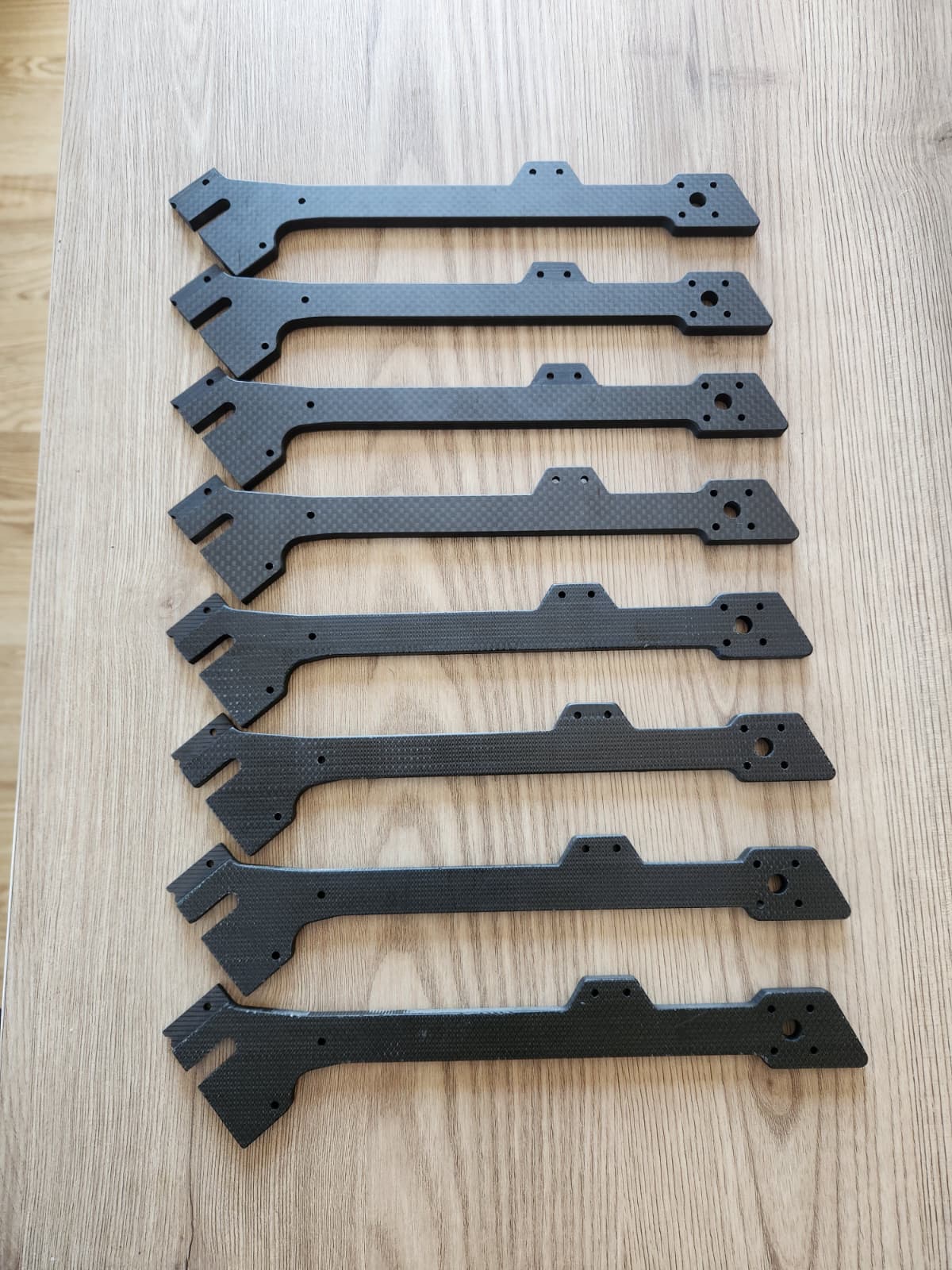

10″ dead-cat geometri — yüksek dayanımlı 3B dokunmuş karbon kompozit drone şase
3B Dokunmuş Drone Şasesi
10″ pervane sınıfı, dead-cat geometrili 3B dokunmuş karbon kompozit drone şasesi. Kalınlık yönünde uzanan elyaflar, klasik 2B plakalı şaselerde sıkça görülen cıvata deliği çevresi çatlağını ve uçuş sırasında kol kopmasını ortadan kaldırır — şok enerjisi tek bir noktada yığılmadan tüm yapı boyunca dağıtılır. Aynı kalınlıktaki klasik 2B karbon laminelere kıyasla belirgin biçimde daha yüksek eğme dayanımı, çekme dayanımı, darbe direnci ve yorulma ömrü sergiler.
Öne Çıkan Özellikler
- Klasik 2B karbon laminelere göre üst seviye eğme ve çekme dayanımı
- Yüksek darbe ve yorulma direnci — şok enerjisi yapı boyunca dağılır
- Cıvata delikleri çevresinde çatlama yok — montaj noktaları yorulma altında güvenli
Daha fazla özellik
- 10″ pervane sınıfı, dead-cat geometri — kameranın ileri görüşünde pervane yok
- Delme, su jeti ve CNC frezelemede delaminasyon yok — yapısal bütünlük korunur
Kullanım Alanları
Savunma — ISR / keşif ve SAR İHA platformları Uzun menzilli FPV ve keşif Sinematik ağır yük (gimbal, DSLR / sinema kamera) Endüstriyel haritalama, LiDAR ve termal etüt
Teknik Özellikler
- Pervane sınıfı
- 10″
- Geometri
- Dead-cat
- Şase ağırlığı
- ≈ 450 g (400-600 g aralığı)
- Aks açıklığı
- ≈ 470 mm
Tüm teknik özellikler
- Karbon kalınlığı
- 5-6 mm
- Modüler parça
- 4-6 parça (üst/alt plaka + kollar + yan plakalar)
- Motor montaj
- 19 × 19 mm
- Stack montajı
- 30.5 × 30.5 mm
- Üretim
- 3B ortogonal dokuma + RTM
- Renk
- Mat siyah

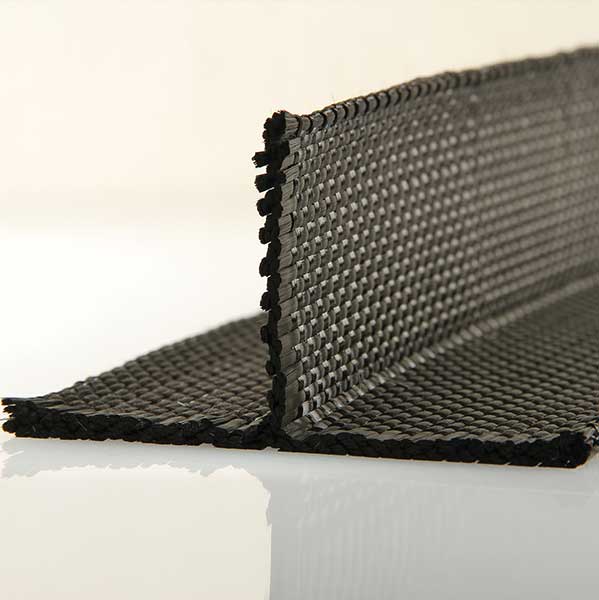

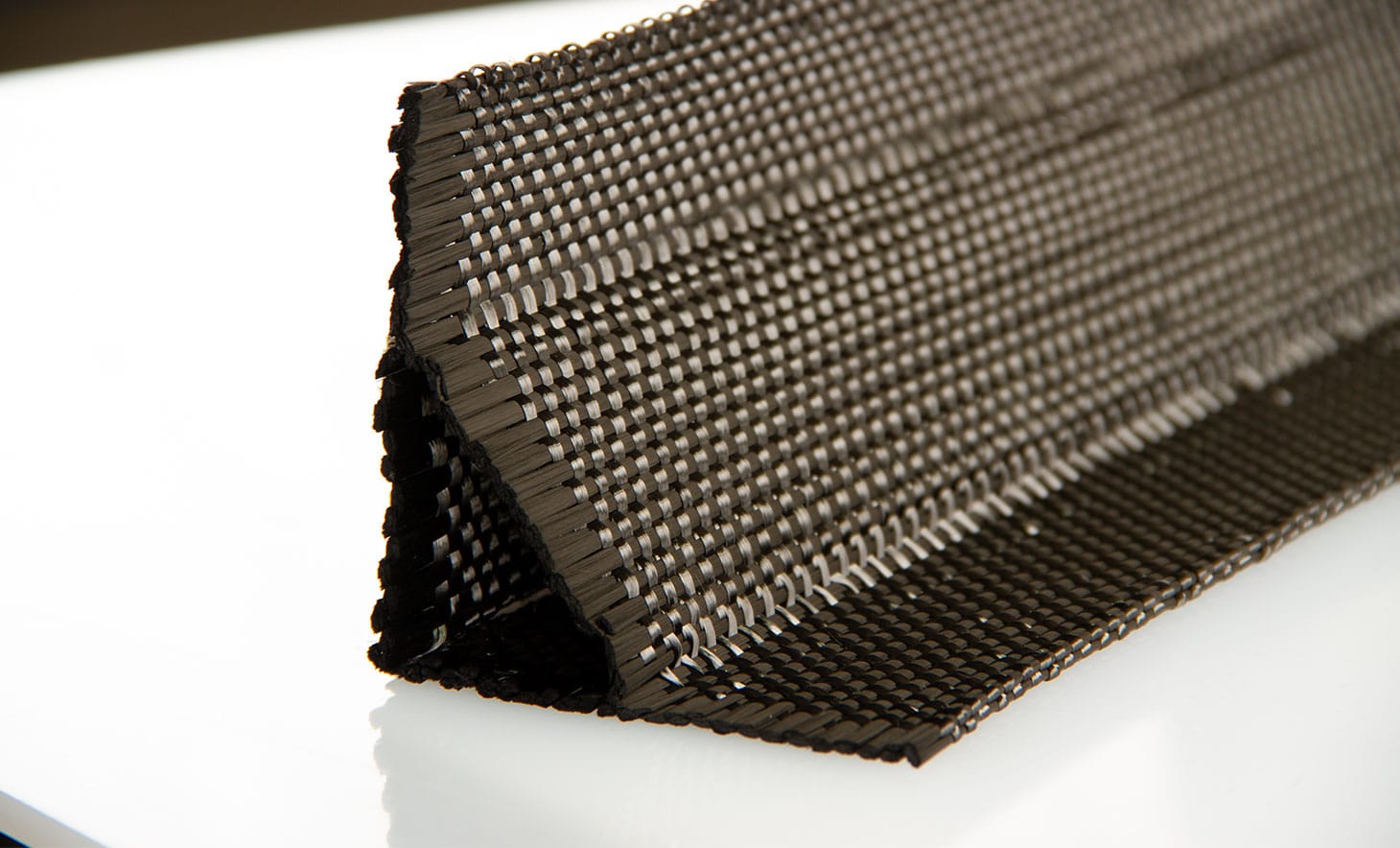

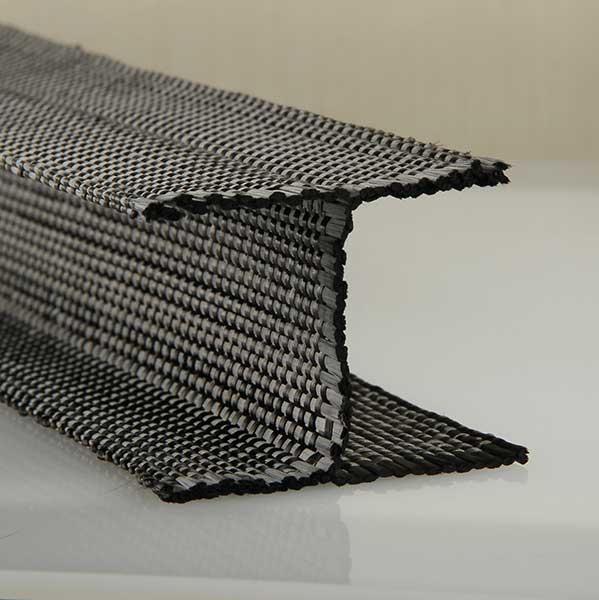

T, Π, H ve kutu profiller — geometriye özel teklif

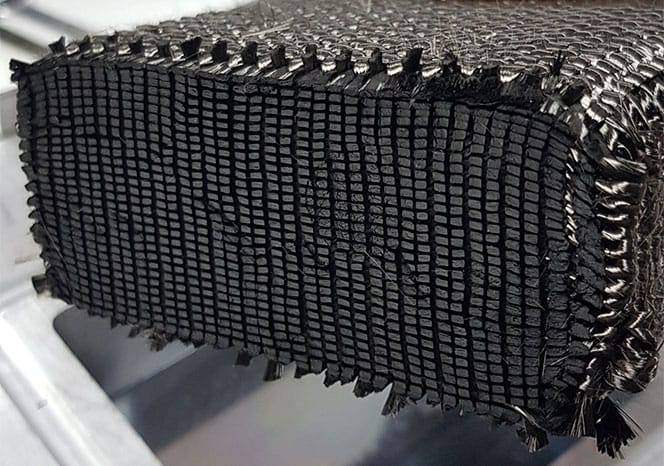

Özel Üretim & Profiller

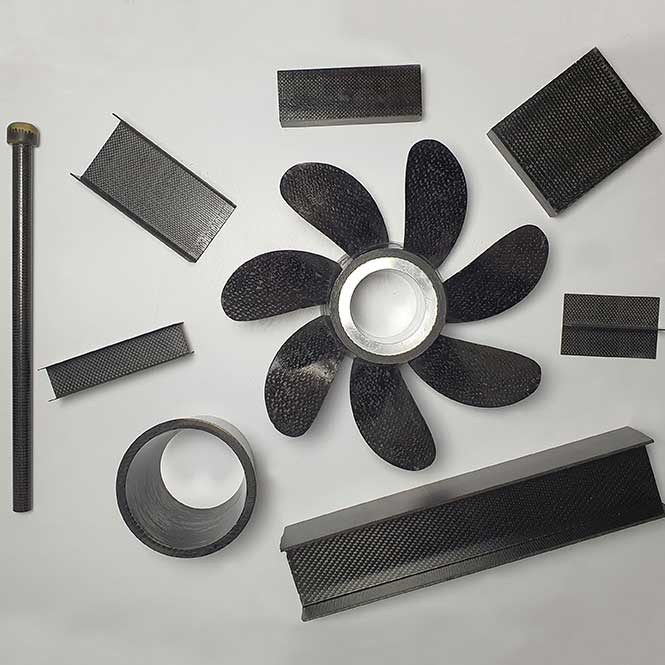

Standart plakalar ve drone şasesinin yanında her türlü özel geometri için 3B dokunmuş kompozit parça üretiyoruz: T, Π (Pi), H ve kapalı kutu profiller — yapısal kirişler, çerçeve kesişimleri ve özel mühendislik talepleri için. 3B dokumanın en güçlü yönü, T/Pi/H/X profil kesişimlerinde reçine zengin bölge oluşmamasıdır; profil tek seferde dokunduğu için katman birleşimleri ve yapıştırma hatları yoktur. Fiyat geometri-fiber-reçine kombinasyonuna göre belirlenir; teklif almak için aşağıdaki forma kısa bir açıklama bırakın.
Öne Çıkan Özellikler
- T, Π (Pi), H ve kutu profiller — tek parça dokunmuş
- Profil kesişimlerinde reçine zengin bölge yok — yapısal süreklilik korunur
- Karbon, cam, aramid ve hibrit fiber kombinasyonları
Daha fazla özellik
- Müşteri çizimine göre özel ön şekil + RTM kalıp tasarımı
- Prototipten seri üretime tek bir hat üzerinde geçiş
Kullanım Alanları
Yapısal kiriş ve çerçeve kesişimleri Havacılık — uçak gövde ve kanat ara bağlantıları Savunma — özel mühendislik kompozit kit Endüstriyel — yüksek mukavemetli özel kesit
Teknik Özellikler
- Profil tipleri
- T, Π (Pi), H, kapalı kutu
- Üretim
- 3B dokuma + RTM
- Fiber seçenekleri
- Karbon / cam / aramid / hibrit
- Fiyatlandırma
- Geometriye göre özel teklif
Tüm teknik özellikler
- Reçine
- Epoksi (RTM)
- Boyut
- Müşteri talebine göre
Boyutları seçin, yaklaşık fiyatı anında görün.
Fiyat Hesaplayıcı
3Dwovens KompozitTg 140 °C — standart (RTM)
Tek-Yön-Kesim 3 Boyutlu Karbon Plakalar
Tek-Yön-Kesim karbon plakalarımız, kalınlık yönünde Z-ekseni takviyeli 3 boyutlu ortogonal dokuma ile üretilir. Bu mimari sayesinde plakaları CNC, su jeti ve lazerle katman ayrışması olmadan tıpkı metal gibi işleyebilirsiniz. Elyafların büyük çoğunluğu 500 mm’lik uzunluk (x) ekseninde toplandığından, yükü tek yönde taşıyan parçalar için ideal bir seçenektir. Mekanik testlerde UD plakalara kıyasla üç, 2B dokunmuş plakalara kıyasla iki kata varan daha iyi sonuçlara ulaşan plaka, baştan sona hesaplanmış tam bir mühendislik ürünüdür. Tüm plakalar 500 × 250 × 6.5 mm sabit ebatta üretilir ve parçanın çalışma sıcaklığına göre iki Tg (camsı geçiş sıcaklığı) seçeneğiyle (120 / 140 °C) stoktan teslim edilir.
Uzunluk500 mm
Genişlik250 mm
Kalınlık6,5 mm
₺30.000,00
Ön sipariş için mevcut.
Yaklaşık tahmini tutardır. Kesin fiyat için teklif talep edin.
- Birim fiyat
- ₺30.000,00
- Alan
- 1.250 cm²
- Adet
- 1
- Ara toplam
- ₺30.000,00
- Tahmini toplam
- ₺30.000,00
Teklif Talep Formu
Hesaplayıcıdaki seçimleriniz forma otomatik eklenir. Ekibimiz 1 iş günü içinde size dönüş yapar.
