ذراع الدرون مقاس 10 إنش

Name: ذراع الدرون مقاس 10 إنش
Brand: 3Dwovens
SKU: OWC-ARM10

المسافة القطرية بين المحركات 420 mm، نمط تثبيت المحرك 19×19 M3 و16×16 M3

ذراع لمراوح مقاس 10 إنش من كربون منسوج ثلاثي الأبعاد: المقاومة نفسها التي توفرها ذراع كربون ثنائي الأبعاد، في قطعة أرق وأخف.

السعر عند الطلب

يُبلَّغ السعر بعرض سعر وفق الكمية وشروط التسليم.

اطلبوا عرض سعر

لا يتم الدفع عبر الموقع؛ وتُرسَل الفاتورة المبدئية عبر البريد الإلكتروني.

يُشحن خلال 3–7 أيام عمل
فاتورة إلكترونية، واتفاقية عدم إفصاح (NDA) عند الطلب

تُصنع منتجاتنا باستخدام OWC. ما هو OWC؟

أبرز الخصائص

تُخمَد طاقة الاهتزاز والصدمات في البنية المنسوجة ثلاثية الأبعاد: يصل اهتزاز أقل إلى وحدة التحكم في الطيران، ويكون ضبط PID أنظف والطيران أكثر ثباتًا.
لأن الألياف الممتدة عبر السُّمك تربط الطبقات، لا تنفصل طبقات الذراع عند الاصطدام، ويكون الاهتراء في الرحلات المتكررة المعرّضة للاهتزاز أقل منه في أذرع الكربون ثنائية الأبعاد.
نمط تثبيت المحرك 19×19 M3 و16×16 M3؛ وتُثبَّت الذراع على الجسم ببراغي الحزمة 30.5 × 30.5 وبرغيَين للجسم.

التوافق

القيم لكل ذراع. ترتيب ثقوب الجسم مبيَّن في الجدول؛ تحققوا منه وفق الهيكل الذي تستخدمونه.

الخاصية	القيمة
فئة المروحة	10 إنش
المسافة القطرية بين المحركات	420 mm (من محرك إلى محرك، قطريًا)
طول الذراع	160 mm (من برغي الجسم الخارجي إلى مركز المحرك)
نمط تثبيت المحرك	19×19 M3 · 16×16 M3
ثقب خلوص عمود المحرك	Ø10 mm
حزمة وحدة التحكم في الطيران	30.5 × 30.5 mm، M3؛ الثقب على بعد 21.57 mm من المركز
براغي الجسم	على بعد 34 · 50 mm من المركز، M3
مقاس الذراع	230 × 40 mm
السُّمك	6.5 mm
الوزن	≈ 46.3 g لكل ذراع
المادة	كربون منسوج ثلاثي الأبعاد، إيبوكسي
الدرجة	Tg140 (VARTM)
التصنيع	قطع بـ CNC

المنظر الفني. الأبعاد بوحدة mm. تمثّل الثقوب البرتقالية نمط تثبيت المحرك، ويشير السهم X الأحمر إلى الاتجاه القوي.

منظر التجميع المفكَّك

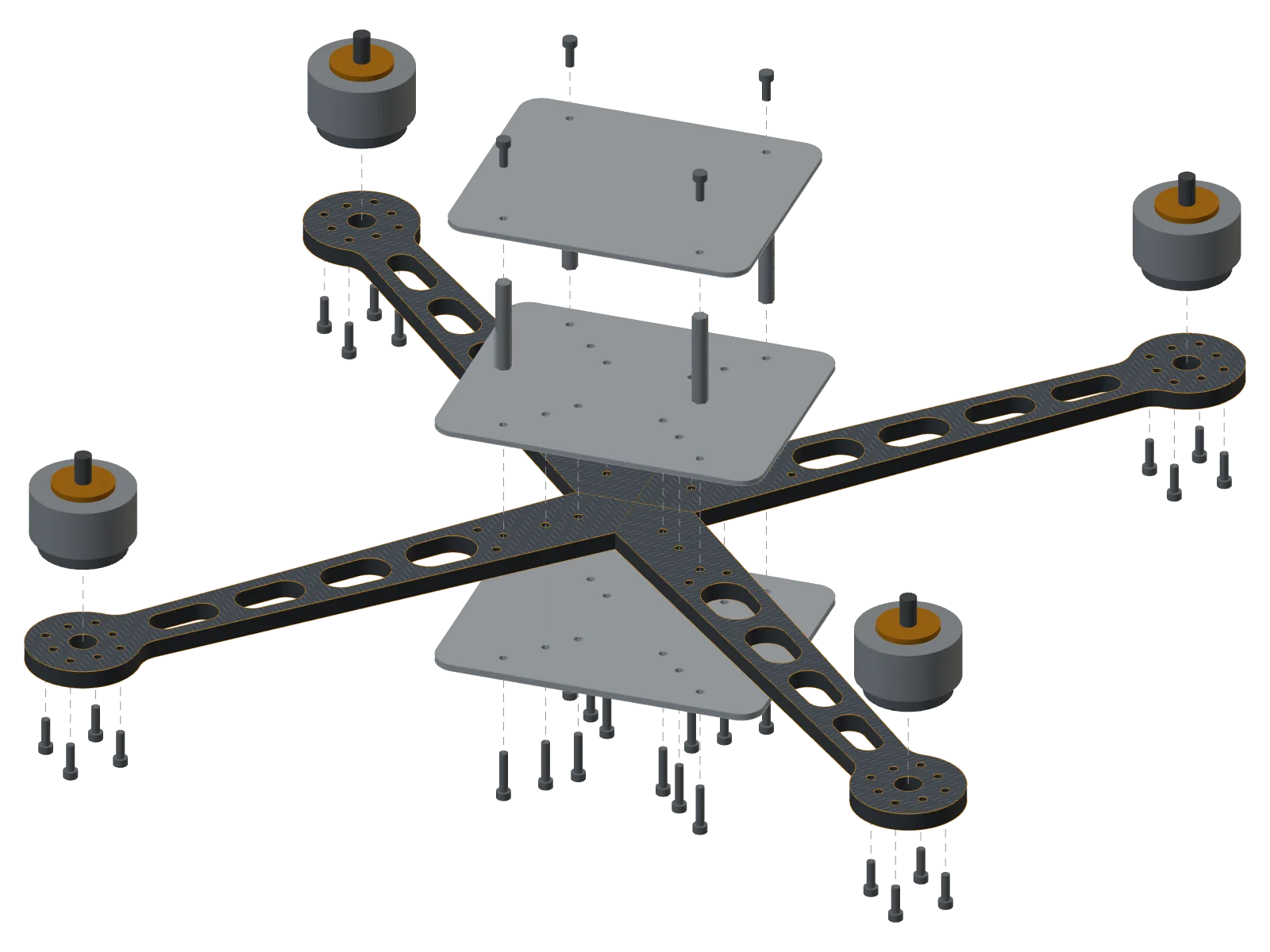

منظر تجميع مفكَّك لمجموعة الأذرع مقاس 10 إنش: ألواح الجسم، والأذرع الأربعة، والبراغي، والمحركات

ترتيب التجميع

يوضع لوح الجسم السفلي.
تُثبَّت الأذرع الأربعة عليه بحيث تلتقي جذورها في المركز.
تُمرَّر براغي الحزمة وبراغي الجسم عبر جذور الأذرع.
يُركَّب لوح الجسم العلوي وتُشدّ البراغي.
تُثبَّت المحركات على النمط في أطراف الأذرع.

ألواح الجسم والبراغي والمحركات غير مشمولة في العبوة؛ وتظهر في الصورة لبيان طريقة التجميع. ولا يتضمن الكتالوج لوح جسم مطابقًا.

ملاحظات التصميم

الاتجاه القوي: تُقطع الذراع على امتداد الاتجاه القوي للوح: يمتد المحور X، الذي تتركز فيه معظم الألياف، على طول الذراع. ويشير إليه السهم X الأحمر في المنظر الفني.
قفل المركز: تلتقي جذور الأذرع الأربعة في مركز الهيكل وتشكّل مربعًا مصمتًا؛ وعند تثبيتها بين ألواح الجسم لا يمكن للذراع أن تدور.
الوزن: الذراع أثقل من الأذرع الرقيقة المخصّصة للهواة؛ فالأولوية في تصميمها لمقاومة الكسر وتحمّل الحمل. وفي تجميعات السباق التي يكون فيها الوزن هو الأولوية، تكون الأذرع الرقيقة أنسب. أما مقارنةً بذراع كربون ثنائي الأبعاد لها المقاومة نفسها، فالذراع أرق وأخف.

مقاس وترتيب ثقوب مختلفان

يُقطع رسم الذراع أو الهيكل الخاص بكم من اللوح نفسه؛ ويُبلَّغ السعر بعرض سعر وفق الرسم.

ارفعوا رسمكم

القيم الميكانيكية

الخاصية	القيمة
مقاومة الشد	813–993 MPa
معامل الانحناء	94–107 GPa
درجة حرارة التحول الزجاجي (Tg)	140 °C

هذه النطاقات نتائج اختبارات على عيّنات منسوجة ثلاثية الأبعاد مصنّعة بطريقة RTM. يُرجى التحقق منها في ظروف التحميل الخاصة بكم قبل اعتمادها قيمًا تصميمية.

مجالات الاستخدام

صُمّمت الذراع مقاس 10 إنش للدرونات بعيدة المدى ودرونات حمل الكاميرات والفحص الميداني.

الطيران بعيد المدى
درونات التصوير السينمائي وحمل الكاميرات
طائرات البحث والإنقاذ المسيّرة المزوّدة بكاميرات حرارية
الفحص الصناعي ورسم الخرائط

دليل التشغيل الآلي

طول برغي المحرك = سُمك الذراع 6.5 mm + عمق السنّ في المحرك (عادةً M3 × 10)؛ ويجب ألّا يلامس طرف البرغي ملفات المحرك.
إذا أضفتم ثقوبًا، فاستخدموا لقمة كربيد حادة ولوح إسناد في جهة الخروج.
لتثبيت أربطة الكابلات، استخدموا زوج الثقوب عند خروج الذراع من الجسم والفتحات الموجودة في الذراع.

الدليل الكامل: دليل قطع ألواح الكربون بـ CNC

محتويات العبوة

4 × ذراع، 230 × 40 × 6.5 mm
تغليف واقٍ

الأسئلة الشائعة

هل تناسب الذراع الهيكل الذي تستخدمونه؟

يقع جذر الذراع في مركز الهيكل؛ ويتوافق الثقب الواقع على بعد 21.57 mm من المركز مع حزمة وحدة تحكم في الطيران بمقاس 30.5 × 30.5، ويستقبل الثقبان الخارجيان براغي الجسم. الأبعاد واردة في جدول التوافق؛ تحققوا منها وفق هيكلكم قبل الطلب. وإذا احتجتم إلى ترتيب ثقوب مختلف، فيمكن قطع رسمكم عبر خدمة القطع بـ CNC.

هل يمكن شراء ذراع واحدة؟

تُباع الأذرع في مجموعات من 4 أذرع فقط؛ وتُقطع الأذرع الأربع من اللوح نفسه وفي اتجاه الألياف نفسه.

كيف تؤثر الذراع في ضبط PID؟

تُخمد البنية المنسوجة ثلاثية الأبعاد اهتزاز المحركات والمراوح، فيصل قدر أقل من ضوضاء الاهتزاز إلى جيروسكوب وحدة التحكم في الطيران. ولذلك يكون ضبط المرشحات و PID أنظف، ويكون الطيران أكثر ثباتًا. وتتوقف قيم الضبط على المحركات والمراوح والهيكل، ويجب التحقق منها في كل تجميع.

جميع الأسئلة

9 إنش
