9-Zoll-Drohnenarm

Name: 9-Zoll-Drohnenarm
Brand: 3Dwovens
SKU: OWC-ARM9
Price: 171.00 EUR
Availability: MadeToOrder

386 mm Achsabstand, Motorbohrbild 19×19 M3 und 16×16 M3

Ein Arm für 9-Zoll-Propeller aus 3D-gewebtem Karbon: die Festigkeit eines 2D-Karbonarms bei einem dünneren, leichteren Bauteil.

171 € (Exportpreis, ohne MwSt.)

Aus dem TL-Preis zum Devisenverkaufskurs der TCMB (25. September 2026) umgerechnet.

Menge

Angebot anfordern

Versand in 3–7 Werktagen
Sichere Zahlung, E-Rechnung, NDA auf Anfrage

Unsere Produkte werden mit OWC hergestellt. Was ist OWC?

Merkmale

Vibrations- und Schlagenergie werden in der 3D-gewebten Struktur gedämpft: Weniger Vibration erreicht den Flugcontroller, die PID-Abstimmung gelingt sauberer, und der Flug ist ruhiger.
Da sich die Lagen nicht trennen, spaltet sich der Arm bei einem Aufprall nicht in Lagen auf, und der Verschleiß bei vibrationsreichen, wiederholten Flügen ist geringer als bei 2D-Karbonarmen.
Motorbohrbild 19×19 M3 und 16×16 M3; Befestigung am Rumpf mit den Stack-Schrauben 30,5 × 30,5 und zwei Rumpfschrauben.

Kompatibilität

Die Werte gelten je Arm. Das Bohrbild für den Rumpf steht in der Tabelle; prüfen Sie es an Ihrem eigenen Rahmen.

Eigenschaft	Wert
Propellerklasse	9 Zoll
Achsabstand	386 mm (Motor zu Motor, diagonal)
Armlänge	145 mm (äußere Rumpfschraube bis Motormitte)
Motorbohrbild	19×19 M3 · 16×16 M3
Freibohrung für die Motorwelle	Ø10 mm
Flugcontroller-Stack	30,5 × 30,5 mm, M3; Bohrung 21,57 mm von der Mitte
Rumpfschrauben	34 · 48 mm von der Mitte, M3
Armmaße	212 × 38 mm
Dicke	6,5 mm
Gewicht	≈ 38,8 g pro Arm
Werkstoff	3D-gewebter Karbon, Epoxid
Sorte	Tg140 (VARTM)
Fertigung	CNC-Zuschnitt

Technische Ansicht. Maße in mm. Die orangefarbenen Bohrungen bilden das Motorbohrbild; der rote X-Pfeil kennzeichnet die starke Richtung.

Explosionsdarstellung der Montage

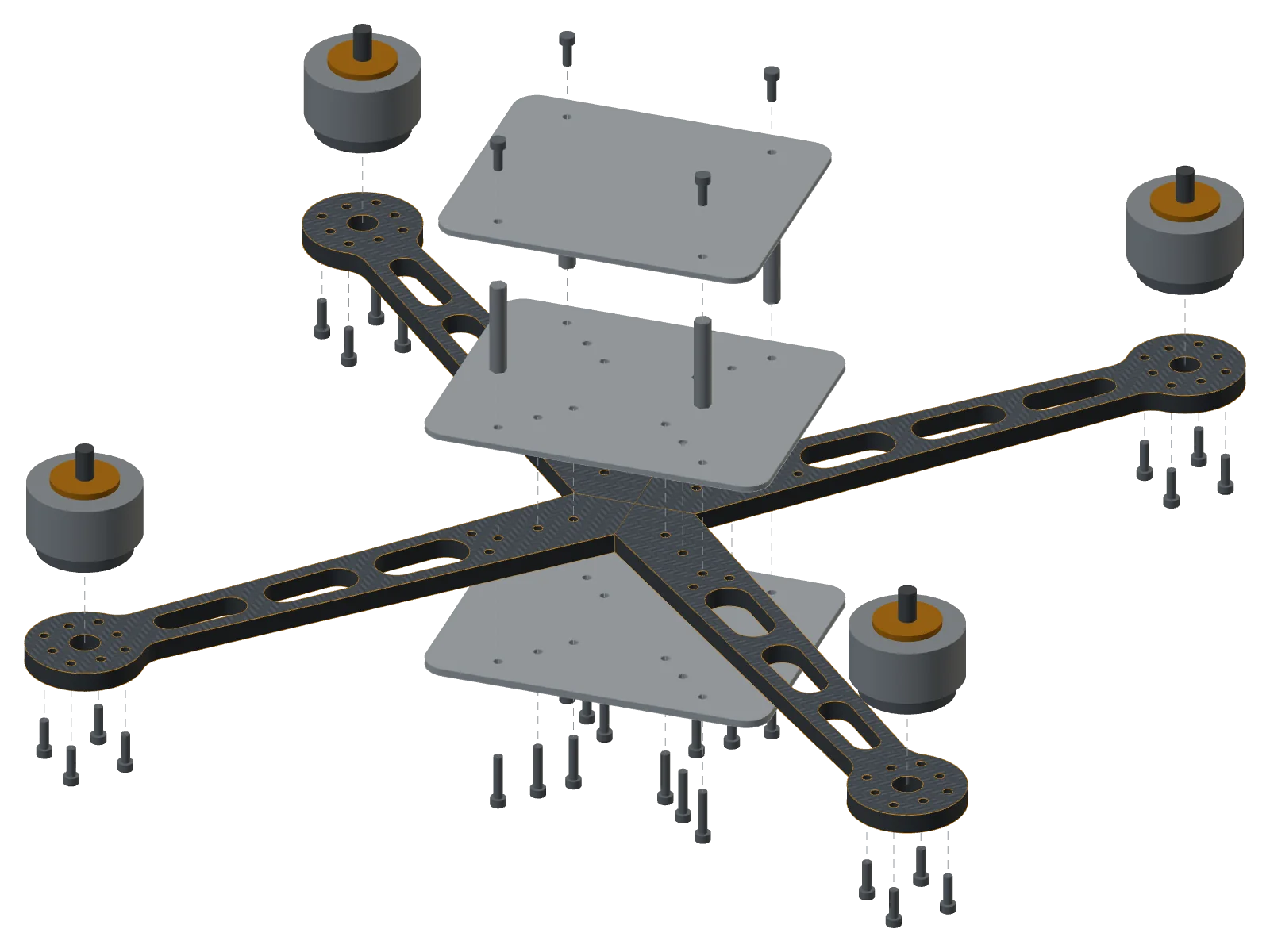

Explosionsdarstellung des 9-Zoll-Armsets: Rumpfplatten, vier Arme, Schrauben und Motoren

Montagereihenfolge

Legen Sie die untere Rumpfplatte auf.
Setzen Sie die vier Arme so darauf, dass ihre Armwurzeln in der Mitte aneinanderstoßen.
Führen Sie die Stack- und Rumpfschrauben durch die Armwurzeln.
Setzen Sie die obere Rumpfplatte auf und ziehen Sie die Schrauben an.
Montieren Sie die Motoren auf dem Bohrbild an den Armenden.

Rumpfplatten, Schrauben und Motoren sind nicht im Lieferumfang enthalten; sie sind im Bild nur zur Veranschaulichung der Montage dargestellt. Eine passende Rumpfplatte ist nicht Teil des Katalogs.

Konstruktionshinweise

Starke Richtung: Der Arm wird entlang der starken Richtung der Platte geschnitten: Die X-Achse, in der der Großteil der Fasern verläuft, folgt der Länge des Arms. Der rote X-Pfeil in der technischen Ansicht kennzeichnet sie.
Verriegelung in der Mitte: Die Wurzeln der vier Arme stoßen in der Rahmenmitte aneinander und bilden ein geschlossenes Quadrat; zwischen den Rumpfplatten verspannt, kann sich ein Arm nicht verdrehen.
Gewicht: Im Vergleich mit dünnen Hobby-Armen ist der Arm schwerer: Ziel ist nicht ein geringes Gewicht, sondern ein Arm, der nicht bricht und Last trägt; für Racing-Aufbauten, bei denen das Gewicht Vorrang hat, sind dünnere Arme die geeignetere Wahl. Im Vergleich mit einem 2D-Karbonarm gleicher Festigkeit ist er dünner und leichter.

Anderes Maß oder anderes Bohrbild erforderlich?

Ihre eigene Arm- oder Rahmenzeichnung wird aus derselben Platte geschnitten; der Preis erscheint, sobald die DXF-Datei hochgeladen ist.

Teilepreis anfragen

Mechanische Kennwerte

Eigenschaft	Wert
Zugfestigkeit	813–993 MPa
Biegemodul	94–107 GPa
Glasübergangstemperatur (Tg)	140 °C

Die Bereiche sind Prüfergebnisse an 3D-gewebten RTM-Proben. Prüfen Sie sie unter Ihren eigenen Lastbedingungen, bevor Sie sie als Auslegungswerte verwenden.

Anwendungen

Der 9-Zoll-Arm ist für Long-Range-Drohnen und Drohnen mit mittelschwerer Kamera ausgelegt.

Long-Range
Cinelifter und Kameratransport
Industrielle Inspektion und Kartierung

Weiterführende Artikel

Bearbeitungshinweise

Länge der Motorschraube = 6,5 mm Armdicke + Gewindetiefe des Motors (typisch M3 × 10); die Schraubenspitze darf die Wicklung nicht berühren.
Wenn Sie Bohrungen ergänzen, verwenden Sie einen scharfen Hartmetallbohrer und eine Unterlegplatte auf der Austrittsseite.
Für Kabelbinder nutzen Sie das Bohrungspaar an der Stelle, an der der Arm aus dem Rumpf tritt, sowie die Aussparungen im Arm.

Vollständiger Leitfaden: Leitfaden: CNC-Zuschnitt von Karbonplatten

Lieferumfang

4 × Arm, 212 × 38 × 6,5 mm
Schutzverpackung

Häufig gestellte Fragen

Passt der Arm zu meinem Rahmen?

Die Armwurzel sitzt in der Rahmenmitte; die Bohrung bei 21,57 mm passt zu einem Flugcontroller-Stack 30,5 × 30,5, die beiden äußeren Bohrungen nehmen die Rumpfschrauben auf. Die Maße stehen in der Tabelle Kompatibilität; prüfen Sie sie vor der Bestellung an Ihrem eigenen Rahmen. Wenn Sie ein anderes Bohrbild benötigen, kann Ihre Zeichnung über den CNC-Zuschnittservice geschnitten werden.

Kann ich einen einzelnen Arm kaufen?

Die Arme werden nur als Set mit 4 Stück verkauft; alle vier werden aus derselben Platte mit derselben Faserrichtung geschnitten.

Wie wirkt sich der Arm auf die PID-Abstimmung aus?

Die 3D-gewebte Struktur dämpft Motor- und Propellervibrationen, sodass weniger Vibrationsrauschen das Gyroskop des Flugcontrollers erreicht. Filter- und PID-Abstimmung gelingen dadurch sauberer, und der Flug ist ruhiger. Die Abstimmungswerte hängen von Motoren, Propellern und Rahmen ab und sollten bei jedem Aufbau geprüft werden.

Alle Fragen

7 Zoll
